8 인치 핫 판매 산업 CNC 시스템 컨트롤러 5 축 6 축 대리 CNC 선반 기계 컨트롤러

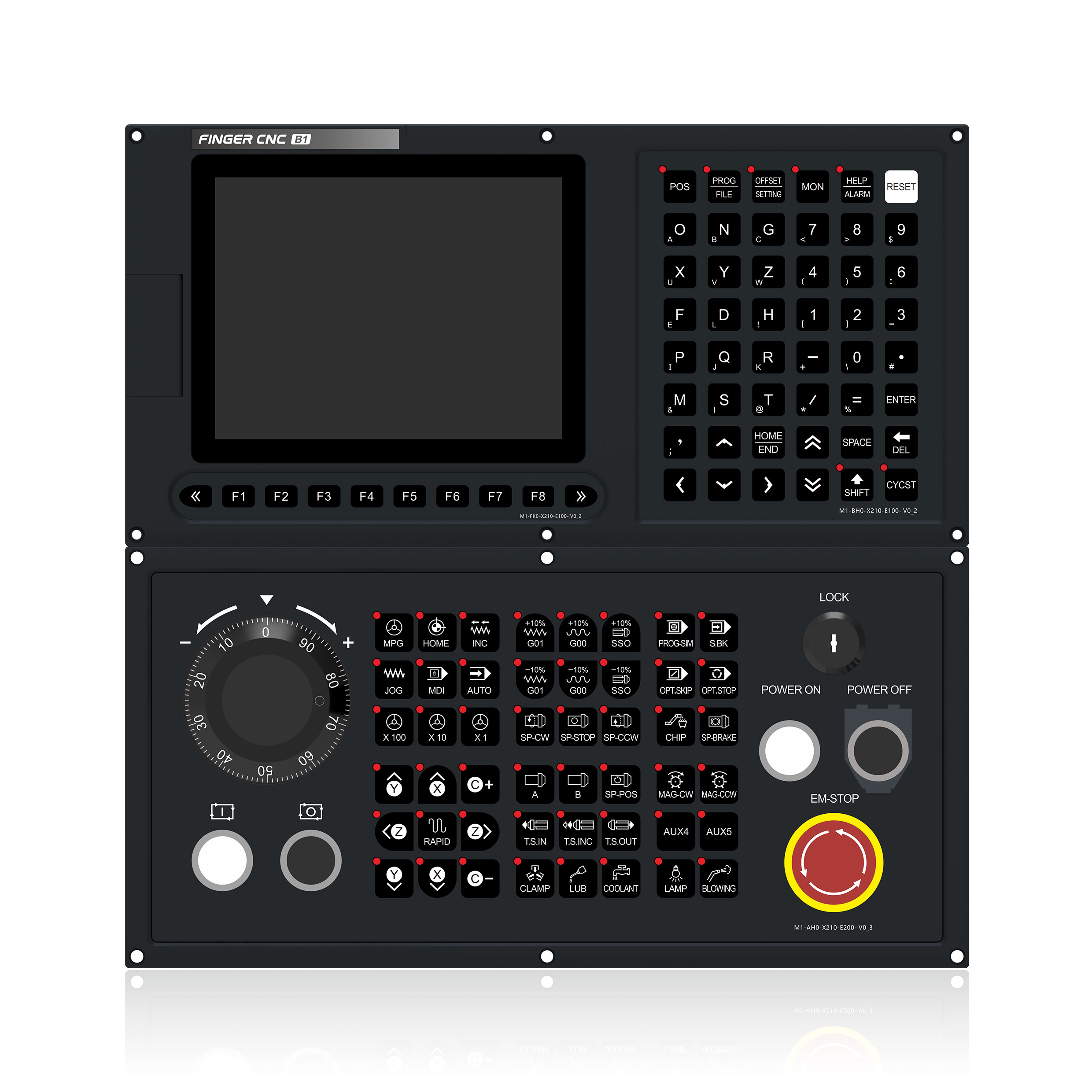

8 Inch 2-Axis CNC Lathe System
8 Inch 2-Axis CNC Lathe System
8 Inch 2-Axis CNC Lathe System

8 인치 핫 판매 산업 CNC 시스템 컨트롤러 5 축 6 축 대리 CNC 선반 기계 컨트롤러

‌ 1.은 탁월한 비용 효율성 . ‌를 제공합니다
2‌ . 장비는 엄격한 테스트를 거쳐 다양한 응용 시나리오에서 탁월한 안정성과 안정적인 작동을 보장합니다 . ‌
3‌ {. 2GB의 효율적인 작동 메모리와 8GB의 대규모 저장 공간이 장착되어있어 매우 원활하게 작동합니다 . ‌
짐

문의 보내기

제품 소개

product-1300-866

제품 소개

1.은 가공 데이터의 실시간 획득을위한 IoT 인터페이스를 지원하여 관리를보다 편리하게 만듭니다 .

2.는 극지 좌표 보간을 지원합니다 : 직교 좌표에서 지침을 편집함으로써 선형 축과 로터리 축 사이의 보간 윤곽 제어 . 응용 프로그램 시나리오 : CAM 가공, 외부 직경의 밀링, 불규칙한 공작물 밀링 ..

3.는 다각형 절단 (플라잉 커터)을 지원합니다. 다각형 절단 기술은 멀티 스핀들 구성을 사용하여 빠른 다각형 회전을 달성하여 가공 효율을 크게 향상시킵니다 .

하드웨어 소개

1. 멀티 코어 CPU 아키텍처, 매우 높은 컴퓨팅 파워 플랫폼, 매끄러운 작동 .

2. 2GB의 대용량 저장 공간이 장착되어있어 원활한 프로그램 실행 및 다양한 작업의 손쉬운 처리 .

3. 높은 반 간 회의 설계, 4 . 5kv EFT 테스트 및 CE 인증을 통과합니다.

4.은 높은 안정성 RS485 통신을 지원하여 주변 확장을보다 신뢰할 수있게합니다 .

5.은 고속 USB3 . 0 통신을 지원하므로 더 빠른 데이터 백업 및 프로그램 가져 오기가 가능합니다.

6. 초대형 파워 오프 유지 기능, 실시간 사용자 데이터 녹화, 안정적이고 신뢰할 수있는 .가 장착되어 있습니다.

7.보다 합리적인 키 레이아웃과 인체 공학적 설계, 작동하기 쉬운 .

8. 1000 블록의 사전 판독 속도/s .

9. 최대 지원되는 IO 포인트 : 32.

10.보다 합리적인 키 레이아웃을 가진 통합 보조 패널 설계 .

11.은 고성능 CPU를 CNC 시스템의 핵심 컴퓨팅 장치로 사용하여 다양한 CNC 명령, 프로그램 및 데이터 작업을 처리하고 실행하는 책임 . 고성능 CPU가 많은 명령 메시지를 신속하게 응답하고 처리 할 수 있으며 시스템 실시간 성능 및 효율성을 보장 할 수 있습니다.

12. 고해상도 창 디스플레이, 더 나은 시각적 효과 .

13. 8- 검은 색 멤브레인 설계, 더 나은 보호, 더 강한 내구성, 더 쉬운 작동 .가있는 인치 작동 패널

14. 10.4- 인치 및 15- 인치 색상 키 디자인, 색상으로 구별되는 다른 기능 키, 더 높은 인식, 더 쉬운 작동을위한 기계 키 .

15. 로터리 스위치 비율 조정,보다 직관적이고 편리한 작동 .

16. 디지털 튜브는 현재 도구 번호를 표시하여보다 직관적이고 눈에 띄게 .

소프트웨어 (기능) 소개

1. Linux RT 운영 체제, 높은 실시간 성능 및 더 빠른 속도 .

2. Open UI 플랫폼 및 PLC 플랫폼은 개발자와 시스템 통합 업체에게 무제한 혁신 공간과 유연성을 제공하고, 빠른 반복 및 기술 통합을 촉진하고, 지능형 솔루션의 배포 및 최적화를 가속화하며, 사용자에게 더 풍부하고 효율적이며 맞춤형 서비스 경험을 제공합니다.

3. 유연한 권한 할당은 시스템 유연성 및 사용자 정의를 크게 향상시켜 각 사용자 또는 역할이 적절한 액세스 권한 및 보안을 얻도록합니다 .

4.은 그래픽 시뮬레이션, 대화 프로그래밍 및 M 코드 사용자 정의를 지원합니다 .

5.은 도구 수명 관리 및 운영 기록 기능을 지원하여 생산 중에 정확한 추적 및 효율적인 유지 보수를 보장합니다 .

6. 빠른 실행 속도 : 짧은 PLC 스캔 시간 가공 지침에 빠르게 응답하여 가공 효율 향상 .

7.은 복잡한 가공 요구 사항을 충족시키고 생산 효율성을 향상시키기 위해 최대 40 개의 도구 보상 그룹을 지원합니다 .

8. 핸드 휠 미리보기 기능, 단일 블록 실행 기능 : 시험 가공 중에 핸드 휠은 기계의 가공 속도와 방향을 제어하는 데 사용될 수 있습니다. . 백 트랙 기능은 프로그래밍 오류로 인한 기계 충돌을 효과적으로 피합니다. .

제품 매개 변수

제품 시리즈	300T		400T		600T	800T
기능 선택	300TA		400TA	400TB	600TC	800TC
제품 모델	300TA 1- h	300TA 2- h (V)	400TA 2- h (V)	400TB 2- h (V)	600TC 2- h (V)	800tc 2- h (V)
		300TA 3- h (V)	400TA 3- h (V)	400TB 3- h (V)	600TC 3- h (V)	800tc 3- h (V)
		300TA 4- v	400TA 4- v	400TB 4- v	600TC 4- v	800tc 4- v
► 시스템 사양
장착 방법	수평의	수평/수직	수평/수직	수평/수직	수평/수직	수평/수직
화면 크기를 표시합니다	7 인치	8.4- inch / 10.4- inch / 15- inch	8.4- inch / 10.4- inch / 15- inch	8.4- inch / 10.4- inch / 15- inch	8.4- inch / 10.4- inch / 15- inch	8.4- inch / 10.4- inch / 15- inch
최대 축 (스핀들 포함)	표준 5 (최대 5)	표준 6 (최대 6)	표준 9 (최대 9)	표준 9 (최대 9)	표준 11 (최대 11)	표준 20 (최대 20)
최대 채널 수	표준 1 (최대 1)	표준 1 (최대 1)	표준 2 (최대 2)	표준 2 (최대 2)	표준 2 (최대 2)	표준 3 (최대 3)
채널 당 최대 보간 축의 수	3 (XZC)	3 (XZC)	3 (XZC)	4 (XYZC)	4 (XYZC)	5 (xyzac)
채널 당 최대 스핀들 수	표준 2 (최대 2)	표준 2 (최대 2)	표준 3 (최대 3)	표준 3 (최대 3)	표준 4 (최대 4)	표준 6 (최대 9)
응용 프로그램 시나리오 (축 배포)	단일 채널 : (xzac + 터릿 축)	단일 채널 : (XZAC + 터릿 축 + 포지셔닝 축)	단일 채널 : (XZABC + 축 제어 포탑 + 포지셔닝 축) 듀얼 채널 : (XZC + Turret Axis + Positioning Axis) + (x1z 1 + Turret Axis + Positioning Axis) 듀얼 채널 : (XZC + Turret Axis + Positioning Axis) + (x1z1c 1 + Turret Axis) 듀얼 채널 : (XZAC + 축 제어 포탑 + 포지셔닝 축) + XYZ 갠트리	단일 채널 : (XYZABC + Turret Axis + Servo Tailstock + 포지셔닝 축) 듀얼 채널 : (XZC + Turret Axis + Positioning Axis) + (X1Z 1 + Turret Axis + Turret Positioning Axis) 듀얼 채널 : (XZC + Turret Axis + Positioning Axis) + (x1z1c 1 + Turret Axis) 듀얼 채널 : (xyzac + Turret Axis) + (x1z1c1) 듀얼 채널 : (XZAC + 축 제어 포탑 + 포지셔닝 축) + XYZ 갠트리 트리플 채널 : (XZC + XZC) + XYZ 갠트리	단일 채널 : (XYZABC + Turret Axis + 서보 테일 스톡 + 포지셔닝 축) 듀얼 채널 : (XZAC + Turret Axis + Positioning Axis) + (X1Z1C 1 + Turret Axis + Positioning Axis) 듀얼 채널 : (XZAC + Turret Axis + Positioning Axis) + (x1z1a1c 1 + Turret Axis) 듀얼 채널 : (XYZAC + Turret Axis) + (x1z1a1c 1 + Turret Axis) 듀얼 채널 : XZAC + Turret Axis + Positioning Axis + (X1Y1Z1A1 갠트리	듀얼 채널 : (XYZABC + Turret Axis + Positioning Axis) × 2 트리플 채널 : (XYZABC + Turret Axis + Positioning Axis) × 2 + x3y3z3a3 (트윈 선반 + 로봇)









da/ad	선택 과목	선택 과목	선택 과목	선택 과목	선택 과목	선택 과목
운영 체제	리눅스 Rt	리눅스 Rt	리눅스 Rt	리눅스 Rt	리눅스 Rt	리눅스 Rt
메모리	2GB	2GB	2GB	2GB	2GB	2GB
프로그램 용량	8GB	8GB	8GB	8GB	8GB	8GB
사전 읽기 블록 수	1000 블록/s	1000 블록/s	2000 블록/s	2000 블록/s	4000 블록/s	8000 블록/s
최대 공구 보상 그룹	40 개 그룹	40 개 그룹	160 개의 그룹	160 개의 그룹	160 개의 그룹	160 개의 그룹
의사소통	USB / RS232 / RS485 / LAN / WiFi	USB / RS232 / RS485 / LAN / WiFi	USB / RS232 / RS485 / LAN / WiFi	USB / RS232 / RS485 / LAN / WiFi	USB / RS232 / RS485 / LAN / WiFi	USB / RS232 / RS485 / LAN / WiFi
표준 I/O	버스 I / O (펄스 포트 제외) : i16 / O16	버스 I / O (펄스 포트 제외) : i16 / O16	버스 I / O (펄스 포트 제외) : i16 / O16	버스 I / O (펄스 포트 제외) : i16 / O16	버스 I / O (펄스 포트 제외) : i16 / O16	버스 I / O (펄스 포트 제외) : i16 / O16
최대 확장 가능한 I/O	I32 / O32	I32 / O32	I64 / O64	I64 / O64	I128 / O128	I256 / O256
(IoT) 산업 사물 인터넷	선택 과목	선택 과목	선택 과목	선택 과목	선택 과목	선택 과목
버스 서보	Mechatrolink-III (선택 사항), Ethercat	Mechatrolink-III (선택 사항), Ethercat	Mechatrolink-III (선택 사항), Ethercat	Mechatrolink-III (선택 사항), Ethercat	Mechatrolink-III (선택 사항), Ethercat	Mechatrolink-III (선택 사항), Ethercat
버스 스핀들	지원합니다	지원합니다	지원	지원	지원합니다	지원합니다
커뮤니케이션 기능	MODBUS TCP, RS232, RS485	MODBUS TCP, RS232, RS485	Modbustcp, Rs232, Rs485	Modbustcp, Rs232, Rs485	MODBUS TCP, RS485, SSI ABESTUTE ENCODER (선택 사항)	MODBUS TCP, RS485, SSI ABESTUTE ENCODER (선택 사항)
► 프로그램 기능
프로그래밍 지침 (G 코드)	국제 표준을 준수합니다	국제 표준을 준수합니다	국제 표준을 준수합니다	국제 표준을 준수합니다	국제 표준을 준수합니다	국제 표준을 준수합니다
매크로 프로그램 프로그래밍 표준	지지대 (매크로 B, 매크로 C)	지지대 (매크로 B, 매크로 C)	지지대 (매크로 B, 매크로 C)	지지대 (매크로 B, 매크로 C)	지지대 (매크로 B, 매크로 C)	지지대 (매크로 B, 매크로 C)
배경 프로그래밍	지원	지원	지원	지원	지원	지원
대화 지능	지원	지원	지원	지원	지원	지원
프로그램 USB 전송	지원	지원	지원	지원	지원	지원
자동 프로그램 오류 확인	지원	지원	지원	지원	지원	지원
프로그램 잠금 기능	제한된 프로그램 편집 (선택 사항)	제한된 프로그램 편집 (선택 사항)	제한된 프로그램 편집 (선택 사항)	제한된 프로그램 편집 (선택 사항)	제한된 프로그램 편집 (선택 사항)	제한된 프로그램 편집 (선택 사항)
► 동기 축 제어
메인 스핀들이있는 동시 스레드 절단	지원되지 않습니다	지원되지 않습니다	지원	지원	지원	지원
듀얼 채널 스핀들 동기화	지원되지 않습니다	지원되지 않습니다	지원	지원	지원	지원
축 커플 링 / 스와핑 / 하이브리드	지원되지 않습니다	지원되지 않습니다	지원되지 않습니다	지원	지원	지원
► 로봇
로봇 독립 채널 제어	지원되지 않습니다	지원되지 않습니다	지원	지원	지원	지원
► 포탑
터릿	전기 포탑, 유압 포탑, 서보 터릿, 축 제어 포탑	전기 포탑, 유압 포탑, 서보 터릿, 축 제어 포탑	전기 포탑, 유압 포탑, 서보 터릿, 축 제어 포탑	전기 포탑, 유압 포탑, 서보 터릿, 축 제어 포탑	전기 포탑, 유압 포탑, 서보 터릿, 축 제어 포탑	전기 포탑, 유압 포탑, 서보 터릿, 축 제어 포탑
► 고속, 높은 정밀도
스핀들 (C) 축 동적 위치	논스톱 모드 스위칭, 직접 포지셔닝 실행 (서보 스핀들 필요)	논스톱 모드 스위칭, 직접 포지셔닝 실행 (서보 스핀들 필요)	논스톱 모드 스위칭, 직접 포지셔닝 실행 (서보 스핀들 필요)	논스톱 모드 스위칭, 직접 포지셔닝 실행 (서보 스핀들 필요)	논스톱 모드 스위칭, 직접 포지셔닝 실행 (서보 스핀들 필요)	논스톱 모드 스위칭, 직접 포지셔닝 실행 (서보 스핀들 필요)
회전/태핑을위한 빠른 후퇴	지원	지원	지원	지원	지원	지원
섹션 간의 논스톱 모드	지원	지원	지원	지원	지원	지원
완전한 폐쇄 루프 제어 기능	지원되지 않습니다	지원	지원	지원	지원 (속도 제어 전체 폐쇄 루프 (AB 단계 피드백, SSI 피드백 - 선택 사항)))))	지원 (속도 제어 전체 폐쇄 루프 (AB 단계 피드백, SSI 피드백 - 선택 사항)))))
► 보상 기능
테이퍼 보상	지원	지원	지원	지원	지원	지원
백래시 보상	지원	지원	지원	지원	지원	지원
아크 코너 보상	지원	지원	지원	지원	지원	지원
양방향 리드 나사 오류 보상	지원	지원	지원	지원	지원	지원
피드 포워드 보상	지원	지원	지원	지원	지원	지원
뜨거운 기계 온도 보상	지원되지 않습니다	지원되지 않습니다	지원되지 않습니다	지원	지원	지원
► 프로그래밍 가능한 테일 스톡 (서보 테일 스톡)
프로그래밍 가능한 테일 스톡	지원되지 않습니다	지원되지 않습니다	지원되지 않습니다	지원	지원	지원
► 절단 기능
포물선 보간	지원	지원	지원	지원	지원	지원
타원형 보간	지원	지원	지원	지원	지원	지원
원통형 보간	지원	지원	지원	지원	지원	지원
3D 아크 보간	지원되지 않습니다	지원되지 않습니다	임의의 3 축 직교 좌표 시스템 내에서 공간 구형 보간	임의의 3 축 직교 좌표 시스템 내에서 공간 구형 보간	임의의 3 축 직교 좌표 시스템 내에서 공간 구형 보간	임의의 3 축 직교 좌표 시스템 내에서 공간 구형 보간
다각형 보간 (플라잉 커터)	지원	지원	지원	지원	지원	지원
극지 좌표 보간	지원	지원	지원	지원	지원	지원
태핑	G84/G88	G84/G88	g84/g88 (지원 된 (테이퍼 탭핑))	G84/G90 (지원 된 (테이퍼 탭핑))	G84/G92 (테이퍼 탭핑)	G84/G96 (테이퍼 탭핑)
스레드 절단	스레드 사이클 회전, 다중 스타트 스레드, 아크 스레드, 헬리컬 스레드, 가변 피치 스레드 및 기타 스레드 회전	스레드 사이클 회전, 다중 스타트 스레드, 아크 스레드, 헬리컬 스레드, 가변 피치 스레드 및 기타 스레드 회전	스레드 사이클 회전, 다중 스타트 스레드, 아크 스레드, 헬리컬 스레드, 가변 피치 스레드 및 기타 스레드 회전	스레드 사이클 회전, 다중 스타트 스레드, 아크 스레드, 헬리컬 스레드, 가변 피치 스레드 및 기타 스레드 회전	스레드 사이클 회전, 다중 스타트 스레드, 아크 스레드, 헬리컬 스레드, 가변 피치 스레드 및 기타 스레드 회전	스레드 사이클 회전, 다중 스타트 스레드, 아크 스레드, 헬리컬 스레드, 가변 피치 스레드 및 기타 스레드 회전
칩 파손 회전	2 세대 (선형, 아크, 스레드 칩 브레이킹)	2 세대 (선형, 아크, 스레드 칩 브레이킹)	2 세대 (선형, 아크, 스레드 칩 브레이킹)	2 세대 (선형, 아크, 스레드 칩 브레이킹)	2 세대 (선형, 아크, 스레드 칩 브레이킹)	2 세대 (선형, 아크, 스레드 칩 브레이킹)
► 일반적인 축
일반적인 스핀들	지원되지 않습니다	지원되지 않습니다	지원	지원	지원	지원
► 스핀들 SSV 제어
스핀들 SSV	지원되지 않습니다	지원되지 않습니다	지원되지 않습니다	지원	지원	지원
► 보조 기능
사용자 정의 시작 화면	지원되지 않습니다	지원되지 않습니다	지원	지원	지원	지원
사용자 정의 M 코드	지원되지 않습니다	지원되지 않습니다	지원	지원	지원	지원
사용자 정의 G 코드	지원되지 않습니다	지원되지 않습니다	지원	지원	지원	지원
버스 축과 일반적인 축의 혼합 사용	지원되지 않습니다	지원되지 않습니다	지원	지원	지원	지원
I/O 재정의 기능	지원되지 않습니다	지원되지 않습니다	지원	지원	지원	지원
틸트 축 가공 (Y 보간)	지원되지 않습니다	지원되지 않습니다	지원되지 않습니다	지원되지 않습니다	지원	지원
기울어 진 평면 가공	지원되지 않습니다	지원되지 않습니다	지원되지 않습니다	지원되지 않습니다	지원	지원
동적 유압 제어 (DHC) 가공	지원되지 않습니다	지원되지 않습니다	지원	지원	지원	지원
비례 적 스케일링	지원되지 않습니다	지원되지 않습니다	지원	지원	지원	지원
가속/감속 유형	선형 유형 (일정한 가속도), S 형 (일정한 저크)	선형 유형 (일정한 가속도), S 형 (일정한 저크)	선형 유형 (일정한 가속도), S 형 (일정한 저크)	선형 유형 (일정한 가속도), S 형 (일정한 저크)	선형 유형 (일정한 가속도), S 형 (일정한 저크)	선형 유형 (일정한 가속도), S 형 (일정한 저크)
도구 수명 관리	시간 제한 / 사용 제한 관리	시간 제한 / 사용 제한 관리	시간 제한 / 사용 제한 관리	시간 제한 / 사용 제한 관리	시간 제한 / 사용 제한 관리	시간 제한 / 사용 제한 관리
보호 기능	안전 도어, 하드 제한, 소프트 한계, 척 클램핑 감지, 터렛 도구 변경 감지	안전 도어, 하드 제한, 소프트 한계, 척 클램핑 감지, 터렛 도구 변경 감지	안전 도어, 하드 제한, 소프트 한계, 척 클램핑 감지, 터렛 도구 변경 감지	안전 도어, 하드 제한, 소프트 한계, 척 클램핑 감지, 터렛 도구 변경 감지	안전 도어, 하드 제한, 소프트 한계, 척 클램핑 감지, 터렛 도구 변경 감지	안전 도어, 하드 제한, 소프트 한계, 척 클램핑 감지, 터렛 도구 변경 감지
핸드 휠 예측	프로그램 예측 / 프로그램 역 추적 기능	프로그램 예측 / 프로그램 역 추적 기능	프로그램 예측 / 프로그램 역 추적 기능	프로그램 예측 / 프로그램 역 추적 기능	프로그램 예측 / 프로그램 역 추적 기능	프로그램 예측 / 프로그램 역 추적 기능
핸드 휠 보간 컷오프	지원	지원	지원	지원	지원	지원
기능을 다시 시작합니다	자동 프로그램 중단 점 감지 및 재시작, 사용자 정의 재시작	자동 프로그램 중단 점 감지 및 재시작, 사용자 정의 재시작	자동 프로그램 중단 점 감지 및 재시작, 사용자 정의 재시작	자동 프로그램 중단 점 감지 및 재시작, 사용자 정의 재시작	자동 프로그램 중단 점 감지 및 재시작, 사용자 정의 재시작	자동 프로그램 중단 점 감지 및 재시작, 사용자 정의 재시작
다기능 핸드 휠	지원	지원	지원	지원	지원	지원
그래픽 시뮬레이션	프로그램 실행 사전 뷰, 동적 그래픽 추적 실행 중	프로그램 실행 사전 뷰, 동적 그래픽 추적 실행 중	프로그램 실행 사전 뷰, 동적 그래픽 추적 실행 중	프로그램 실행 사전 뷰, 동적 그래픽 추적 실행 중	프로그램 실행 사전 뷰, 동적 그래픽 추적 실행 중	프로그램 실행 사전 뷰, 동적 그래픽 추적 실행 중
권한 관리	매개 변수 권한 관리	매개 변수 권한 관리	매개 변수 권한 관리	매개 변수 권한 관리	매개 변수 권한 관리	매개 변수 권한 관리
기계 잠금 장치가있는 영구 캘린더	지원	지원	지원	지원	지원	지원
축 방향 하중 모니터링	지원	지원	지원	지원	지원	지원
오실로스코프 기능	시스템 명령 및 서보 피드백 파형의 실시간 모니터링	시스템 명령 및 서보 피드백 파형의 실시간 모니터링	시스템 명령 및 서보 피드백 파형의 실시간 모니터링	시스템 명령 및 서보 피드백 파형의 실시간 모니터링	시스템 명령 및 서보 피드백 파형의 실시간 모니터링	시스템 명령 및 서보 피드백 파형의 실시간 모니터링
오류 감지 후	지원	지원	지원	지원	지원	지원
스핀들 속도 도착 감지	지원	지원	지원	지원	지원	지원
데이터 백업	프로그램 백업, 매개 변수 백업, 도구 보상 백업	프로그램 백업, 매개 변수 백업, 도구 보상 백업	프로그램 백업, 매개 변수 백업, 도구 보상 백업	프로그램 백업, 매개 변수 백업, 도구 보상 백업	프로그램 백업, 매개 변수 백업, 도구 보상 백업	프로그램 백업, 매개 변수 백업, 도구 보상 백업
► 5 축 보간
RTCP	지원되지 않습니다	지원되지 않습니다	지원되지 않습니다	선택 과목	선택 과목	선택 과목
► 도구
IoT	선택 과목	선택 과목	선택 과목	선택 과목	선택 과목	선택 과목
육안 검사	선택 과목	선택 과목	선택 과목	선택 과목	선택 과목	선택 과목
